Prefabrik Yemekhane

SİSTEM		Genişlik ve uzunlukları 125 cm.’nin katları olacak şekilde hazırlanan planlarda, ağırlıkları 90 kg.’ı aşmayan dolu duvar paneli, pencereli duvar paneli, vasistaslı duvar paneli ve kapılı duvar paneli olmak üzere dört farklı duvar modülü kullanılır.
TEKNİK		Prefabrik yapı imalatları kar yükü 80 kg/m2., rüzgar hızı 90 km/h., 1.derece deprem bölgesi ve 3. iklim bölgesi dikkate alınarak yapılmaktadır. Standart duvar (8+44+8=60 mm.) ısı yalıtım değeri 0,64 kcal/m2hc., çatı iletim katsayısı 0,49 kcal/m2hc.’dir.
ZEMİN		Zemin betonu, zemin yalıtım ve kaplamaları, zemin etüdü müşterinin sorumluluğundadır. Firmamız tarafından verilen zemin beton ölçülerine göre, demirli radye temel hazırlanacaktır. Prefabrike bina zemin betonuna içte 6 cm. ve dışta 5 cm. kalınlığında dökülen beton sıkıştırılmak suretiyle tespit edilir ve bağlantısı yapılır. Bu maddeyle ilgili tüm sorumluluk müşteriye aittir.
DIŞ DUVARLAR	EBATLAR	100X1250X2500 mm.
	DIŞ CIDARLAR	8 mm. kalınlığında 1250×2500 mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimen. yonga levha)
	İZOLASYON	80 mm. kalınlığında 16 kg/m³. yoğunlukta B-1 sınıfı polistren köpük
	İÇ CIDARLAR	8 mm. kalınlığında 1250×2500 mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimen. yonga levha)
	PANEL TİPİ	Pres sistem
	BAĞLANTI	Özel ölçü birimine göre 1.2 mm galvaniz sacdan rollform’dan (profil çekme makinası) çekilerek bağlantı elemanı olarak 2’li, 3’lü, 4’lü H olarak imalatı yapılır.
İÇ DUVARLAR	EBATLAR	60X1250X2500 mm.
	DIŞ CIDARLAR	8 mm. kalınlığında 1250×2500 mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimento yonga levha)
	İZOLASYON	40 mm. kalınlığında 16kg/m³. yoğunlukta B-1 sınıfı polistren köpük
	İÇ CIDARLAR	8 mm. kalınlığında 1250×2500 mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimento yonga levha)
	PANEL TİPİ	Pres sistem
	BAĞLANTI	Özel ölçü birimine göre 1.2 mm galvaniz sacdan rollform’dan (profil çekme makinası) çekilerek bağlantı elemanı olarak 2’li, 3’lü, 4’lü H olarak imalatı yapılır.
	MAKASLAR	125 cm. ara ile yerleştirilen özel şekillendirilmiş galvaniz sacdan oluşan çelik makas
ÇATI	MAKASLAR	(bina yapısına göre tasarlanır)
	AŞIKLAR	5X5 metal aşık
	SAÇAKLAR	Galvaniz sactan oluşan özel büküm 20 cm. saçak
	ÇATI ÖRTÜSÜ	Şantiyelerimizde 0.50 mm galvaniz sac, Konutlarda 0,50 mm boyalı sac kullanılır.
	DERELER	150 lik kare yağmur dereleri, inişler 70’lik pvc borular
TAVAN	KESİTLER	12,5X600X1200 mm.
	KAPLAMA	12,5 mm. TS 452 beyaz alçıpan, ıslak hacimler betopan veya yeşil alçıpan
	BAĞLANTI	Alüminyum T bağlantı elemanları ile makas aralarına monte edilir
	İZOLASYON	80 mm. kalınlığında 14 kg/m³. yoğunluk-DIN 4102-TS EN 13501-1, yanmaz A sınıfı çıplak şilte camyünü.Kullanım sıcaklığı -50/+250°C, ısı iletkenlik katsayısı : λ h = 0.040 w/mK’dır.
KAPILAR	İÇ KAPILAR	800x1960x400mm ebatlı Amerikan panel kapılı. İç kapı kilitleri gömme olacaktır
KAPILAR	DIŞ KAPILAR	800×2000 mm ebatlarında çelik kapı olacaktır. Dış kapı kilitleri silindirik olacaktır.
PVC	PENCERELER	120×100 ebadında, tek kanat, pvc doğrama
	VASİSTASLAR	60×40 ebadında, vasistas açılım, pvc doğrama
	CAMLAR	Pencere Camları : 4+9+4 mm. çiftcam
	CAMLAR	Vasistas Pencere Camları : 4 mm. buzlu cam
ARA KAT	GENEL	Katlı yapılarda zemin katta rollform baskılı U ve C tipi karkaslı duvarlar/pres panel duvar kullanılır.
	KARKAS	Özel büküm C profillerden oluşur.
	KAPLAMA	Karkas üzeri 16 mm.kalınlığında 1250×2500 mm.~1300 kg/m³ yoğunlukta,B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimento yonga levha)
	İZOLASYON	Ara kat izolasyonu yoktur
	TAVAN	Arakat tavanı 12,5X600X1200 mm. TS 452 beyaz alçıpan
	KAPASİTE	Arakat yük taşıma kapasitesi 300 kg/m2
MERDİVEN	ANA KARKAS	200’lük sigma galvaniz sac dan üretilir.
	KORKULUK	Müşteriye aittir.
	KAPLAMA	200’lük sigma galvaniz sac dan üretilir.
	BOYA	İki kat astar, iki kat son kat yağlı boya, beyaz
BOYA	METAL KISIM	İki kat rapid astar ve iki kat yağlı boya
	MAKASLAR	İki kat rapid astar
	DIŞ CEPHE	İki kat akrilik dış cephe boyası
	İÇ CEPHE	İki kat plastik iç cephe boyası
	TAVAN	İki kat plastik tavan boyası
	RENK	Saçak, alın makasları ve tavanlar beyaz, iç ve dış cephe müşteri isteğine bağlı
ELEKTRİK	TESİSAT	Plastik kablo kanalları ile sıva üstü çekilir, 2000 Watt, 220 Volt. Prizlerde NYA 3×2,5 mm2, aydınlatmada NYA 2×1,5 mm2 kablo.Sigorta ve priz16 Amp., aydınlatma 10 Amp.
	ARMATÜR	Her odaya bir anahtar ve bir priz, normal mekanlarda 1×40 Watt. flouresan, ıslak mekanlarda oval tavan glob 60 W., dış ana giriş kapı üzerinde duvar glop 60 Wat
	DİĞER	Elek. panosu,telefon,bilgisayar,data, tv tes.,topraklama,ana hat bağlantı müşteriye aittir.
SIHHİ TES.	TESİSAT	Temiz su tesisatı 1/2″ pvc pprc borular ile sıva üstü olarak yapının 1 m. dışarısına çekilir. Pis su tesisatı müşteri tarafından zemin beton hazırlanırken çekilir.
	VİTRİFİYELER	40×50 cm. lavabo, klozet ve rezervuar, 80×80 cm. duş teknesi, plana göre verilir.
	ARMATÜRLER	Klasik lavabo musluğu, taharat musluğu, banyo bataryası plana göre verilir.
	DİĞER	Vitrifiye ve armatür montajları,alt-üst mutfak dolapları,harici hat bağlantıları müşteriye aittir.
TESLİMAT	TESLİMAT	Prefabrik bina malzeme teslimi fabrikamızda, montaj teslimi bina mahalinde yapılır.
TESLİMAT	DİĞER	Malzemenin nakliye, nakliye sig., zemin betonu ve yalıtımı ve kaplaması, duvar seramikleri, ısıtma-soğutma tertibatları, alt ve üst mutfak dolabı,resmi işlemler ve harici hat çevre bağlantıları müşteriye aittir.Teknik özel. tanımlı olmayan hiçbir ünite/unsur müşteri tarafından taleb edilemez. Teknik özelliklerde yazılı malzemeler planda olması halinde geçerlidir. İki sayfa halindeki yukarıdaki teknik özelliklerde -daha önceden bildirmeden- her türlü değişiklik yapma hakkı firmamıza aittir.

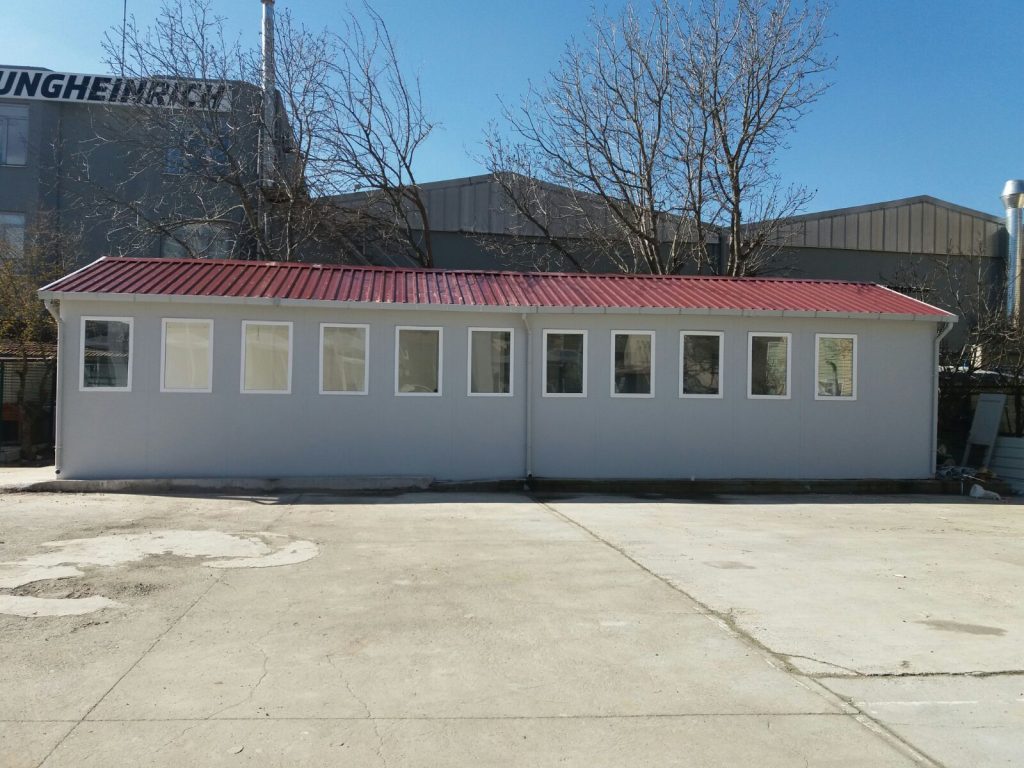

Ürün Resimleri
